利用 Tableau 繪製桑基圖(1):入門

在處理資料時
有時候會希望呈現兩個分組之間的流向或流量
一般是稱為桑基圖(Sankey diagram)
也有人稱之為能流圖
相關的介紹網路上有蠻多應用的說明
也有許多軟體能夠繪製這樣的東西

而從這篇開始
會希望很淺顯的介紹怎麼利用Tableau這套軟體來製作

這篇先從基本的概念先說明
主要在於怎麼畫出那些曲線
所以在資料左、右方的寬度設定上是先用偷吃步的方式
之後別篇會再更進一步說明一些進階的作法



※這邊也要特別感謝研究室的帥哥丞倫以及經理ML
Tableau基本操作都是跟他們學的~
在想要嘗試畫桑基圖之前也有先問一下丞倫說會不會很難
他說:「那些人真的很閒,竟然可以想出那樣的作法。」
這也就代表一定是有一些相當神奇的製作方式
有這個提示之後也就知道網路上找到的教學應該也有得研究了
後來是找到了 這個影片 和 這個影片
他們是有分別利用不同的方式來做資料的前處理
算是比較進階的作法 (像是有利用到資料庫的方式)
我覺得也蠻值得看的!



製作桑基圖 (Sankey Diagram) - 比較



先簡單講一下Tableau畫這種圖的概念
其實他並不是完全的流線
而是用切得很細的直線接起來
肉眼看起來就好像是滑順的流線這樣

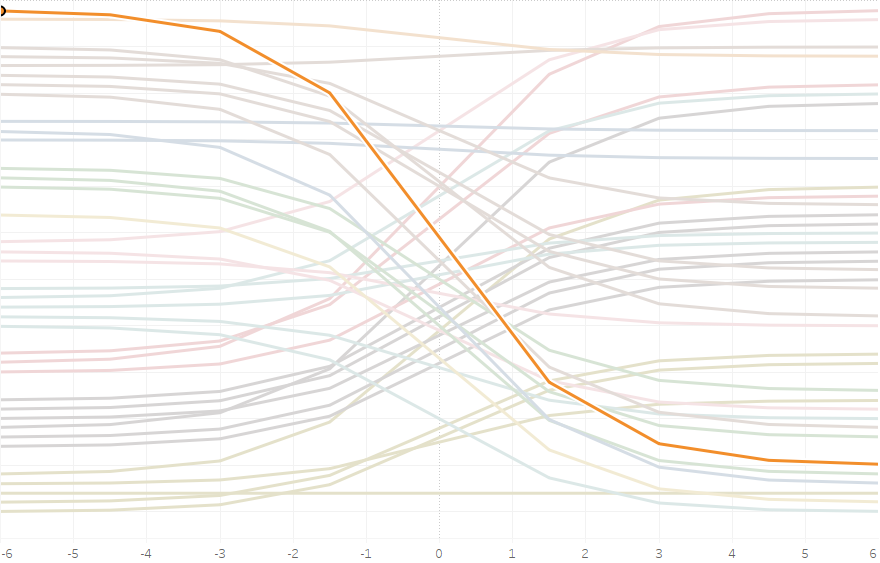

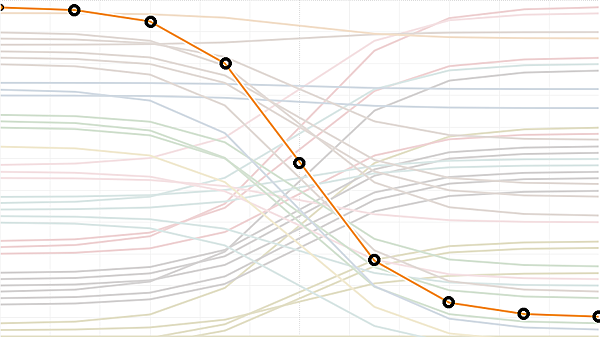

所以如果把線不要切那麼細的話
就會發現實際上是這種一段一段的直線把各個點接起來

製作桑基圖 (Sankey Diagram) - 不細分



從左邊到右邊
這些中間每一個節點都應該是一筆資料
所以假設我們原本可能左邊有30筆資料好了
但實際上我們會需要把這30筆複製好多次
讓這30筆資料要呈現為30條連線
每條連線中間的接點(如圖中所示黑圈處)
在橫軸不同的位置有不同的高度變化
而最後一個點的高度就會剛好等於流線的終點位置這樣

基本概念大概就是如此
所以問題就在於我們要怎麼決定這些中間點、一直到最後終點的位置怎麼設定

37



下面我們就一樣用個很簡單易懂的範例資料吧!



身為阿湯哥影迷
這次示範的資料就用阿湯哥演出的電影資料!
阿湯哥主要從1983年的《保送入學》這部片開始有名氣
(當年21歲也因《保送入學》被提名金球獎最佳男主角)

後來一路演了許多不同類型的電影
雖然近年大家比較熟悉的都是他的諜報動作片
不過他有演過許多如喜劇、戰爭、愛情、運動等多樣化的題材

想要把他選不同類型的片子
來對應到不同的片商
順便再呈現電影票房的流量這樣

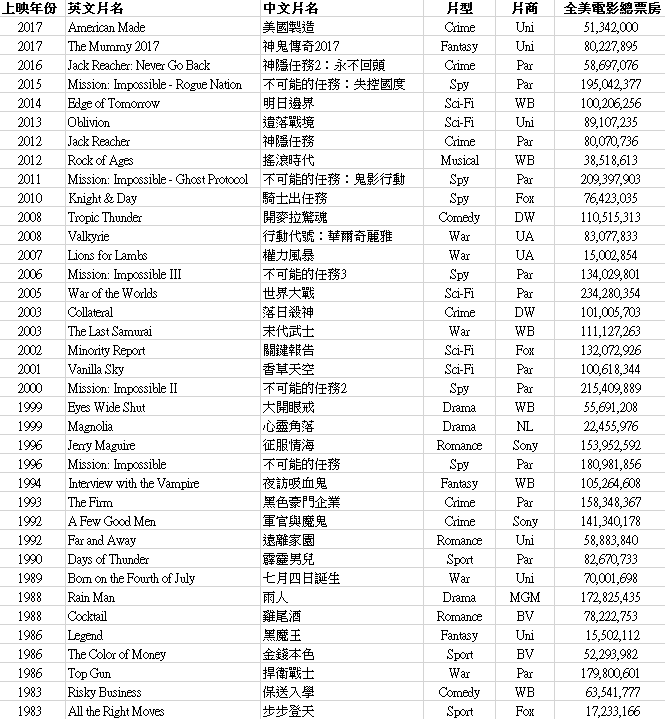

如下表,資料先在excel中處理:

製作桑基圖 (Sankey Diagram)

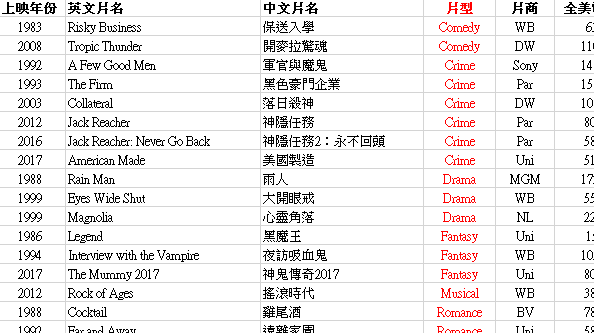

前處理可以先把片型 (也就是桑基圖的左邊起頭) 先排序
製作桑基圖 (Sankey Diagram)



然後增加一欄「左順序」
(算是直接偷吃步的方式,有其他進階作法以後再介紹)
目前簡單作法就是直接照順序列下去、先不管寬度
只是不同的片型中間希望要有一點分隔

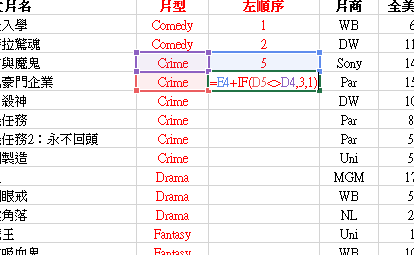

所以第一格先打1
第二格開始就直接用excel的公式
讓它直接判斷不同片型的就隔3,否則就隔1

製作桑基圖 (Sankey Diagram)

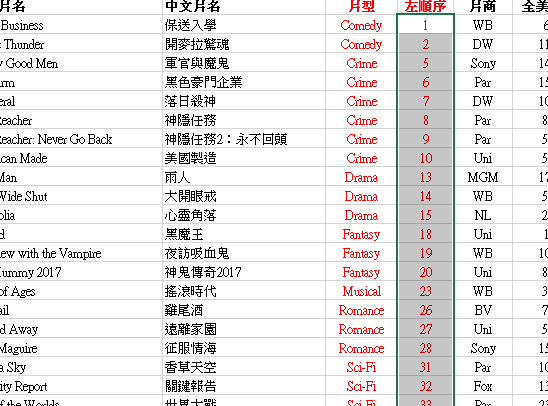

順序的位置完成
這邊就是桑基圖左方各筆資料的順序

製作桑基圖 (Sankey Diagram)

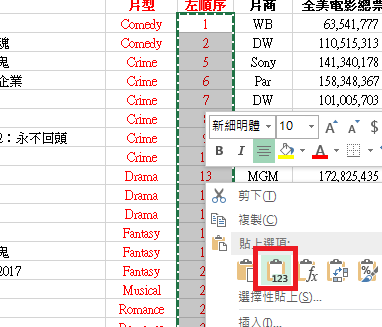

別忘了完成後要把那整排複製
重新貼上純數值
(也就是把公式去掉~不然之後換別的方式排序公式會亂掉)

製作桑基圖 (Sankey Diagram)

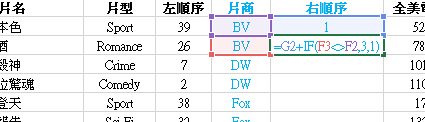

再來是片商的順序值
也就是流線右邊終點處的位置的值

製作桑基圖 (Sankey Diagram)



一樣在這篇先用偷吃步的簡單方法

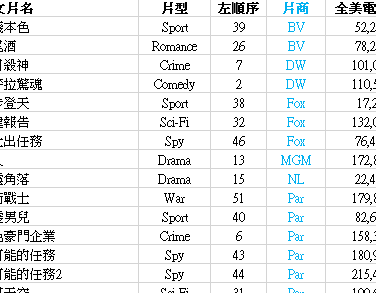

把片商排序後的順序值
一樣把同片商的就繼續加1、不同片廠就隔3這樣

製作桑基圖 (Sankey Diagram)



設定順序數值完成
這就是右邊終點的位置

製作桑基圖 (Sankey Diagram)



再來就是要設定流線中間那些點了
不過我們當然不用手動的一再複製
這邊就可以使用Tableau的聯集功能~
然後之後設定各個中間點的座標也都可以直接在Tableau裡面做

所以目前步驟就是希望能夠直接讓每一個原本的資料
都可以直接複製個好幾次
以因應之後設定流線的中間點



首先

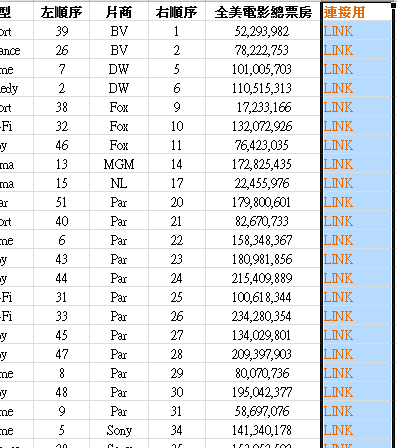

增加一欄叫做「連接用」
裡面的值就直接用「LINK」字串吧

製作桑基圖 (Sankey Diagram)



然後開一個新的Sheet (可以隨自己喜歡取名~不影響)
增加兩個欄位
一個叫「連接用」
另一個叫「橫軸」

製作桑基圖 (Sankey Diagram)



所謂橫軸
就是我們之後要切割一小段一小段的中間點的橫軸座標
那當然是切得細一點
看起來比較流線、滑順

而根據前人的嘗試
發現橫軸每段切 0.25
看起來就很順
而不會一段一段卡卡的

然後再來就是我們想要做出曲線的效果了

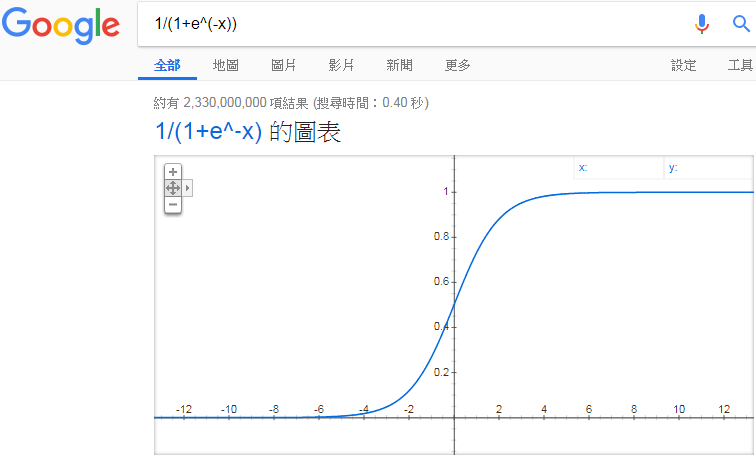

這邊我們可以用「S曲線」
它英文叫做「Sigmoid」
大概長這樣:

製作桑基圖 (Sankey Diagram)

這是一個從趨近0到趨近1的曲線
而從圖中可以看到它大概從 -6 到 6 這個範圍
這一段是最像我們想要的樣子

所以我們想要的座標橫軸
就是從 -6 到 6
然後每0.25切一段

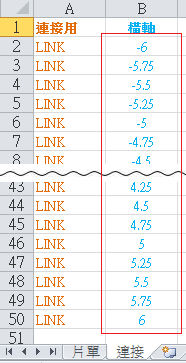

再來就是如下方這樣
橫軸那個欄位就直接從-6, -5.75, -5.5, ... 一直到6
一共會有49筆
然後左邊連接用那欄就一律都使用「LINK
跟我們剛剛原本那個Sheet的「連接用」欄位叫一樣的名字

製作桑基圖 (Sankey Diagram)



再來就沒excel的事了
準備打開Tableau
直接用它的功能來
來從原本的資料
複製產出許多中間點以及終點的各筆資料

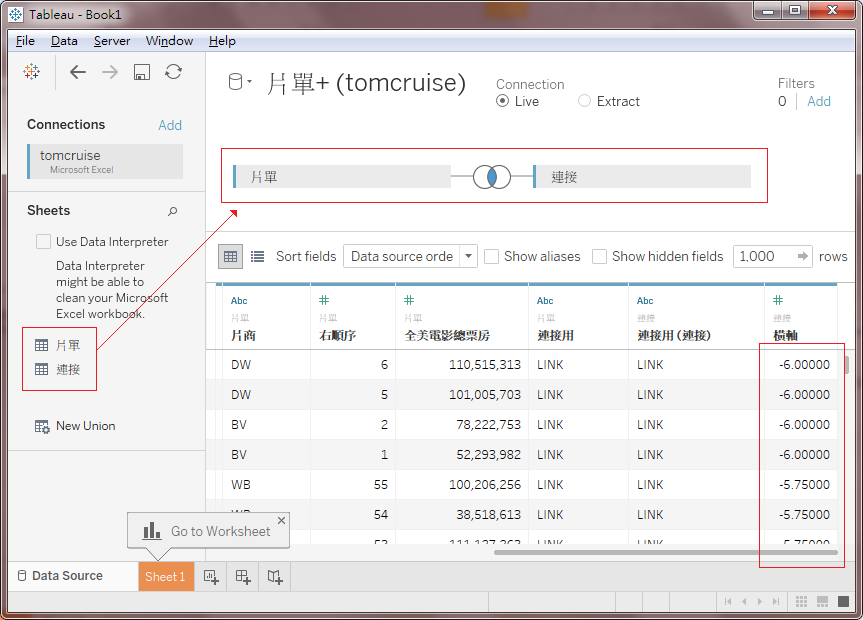

在Data Source中
將「片單」與「連接」這兩個Sheet都拉進來
然後因為Tableau會將兩個Sheet中的「連接用」裡面的LINK直接交集
並直接幫我們把原始的每一筆資料都變成49筆
各筆的「橫軸」值則分別從-6, -5.75, -5.5, ... 一直到6

製作桑基圖 (Sankey Diagram)

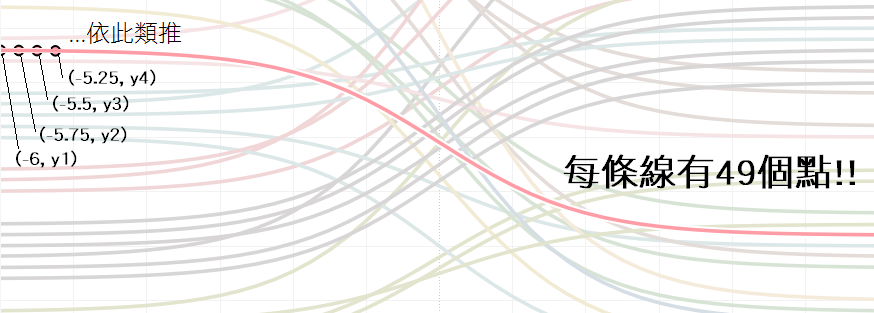

大概就是這樣子的概念:

38

所以剛剛做的就是幫我們把每一條線的49個點的「橫軸」座標都先做好了
不用自己手動搞老半天



那再來就是縱軸的值了
就好像上圖的y1、y2...要怎麼去算出來呢?

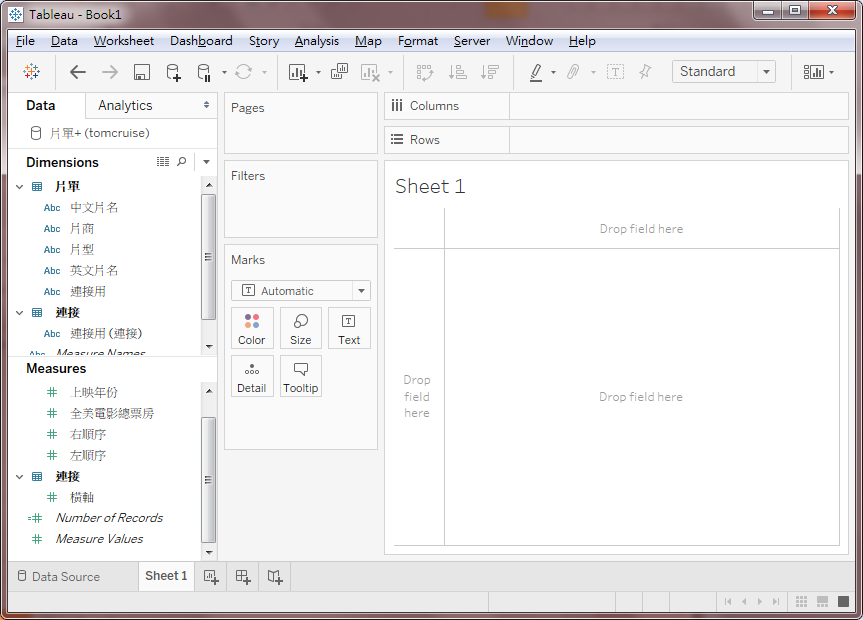

我們先進到 Tableau 的 Sheet 1 吧
左邊的資料可以看到有Dimensions跟Measures
分別是離散的資料與連續型的資料

製作桑基圖 (Sankey Diagram)

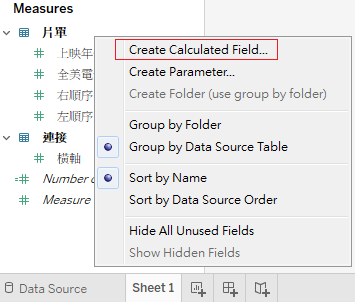

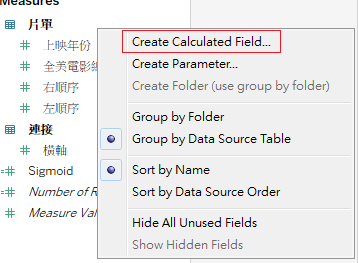

在最下面空白處這邊右鍵
選擇「Create Calculated Field...」

製作桑基圖 (Sankey Diagram)





這邊我們要先計算出對應於各個不同橫軸座標的y值
這邊要用兩個步驟
首先我們要先算出各橫軸座標的「原始Sigmoid值」

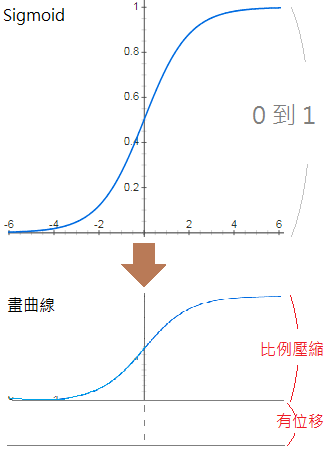

再根據各筆資料來做上下比例的壓縮與位移 (如下圖)
這樣就能根據頭尾的位置
再在中間畫出各個點了

39



首先
Sigmoid函數長這樣
wiki也有公式
其中在指數上面那個 t
就是橫軸的值

製作桑基圖 (Sankey Diagram)



在我們剛剛「Create Calculated Field...」之後
就可以在上方輸入新的變數名稱
以及它的計算公式

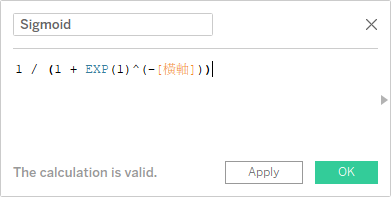

這邊我們就是單純要求出原始的Sigmoid值
因此公式就照著上方那個公式來輸入:

製作桑基圖 (Sankey Diagram)

EXP() 函式是Tableau內建的尤拉數函式
^則是次方符號



好了之後

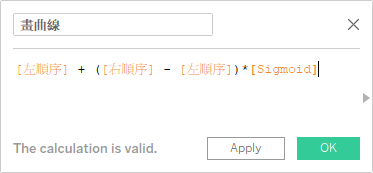

我們就要再新增一個「畫曲線」的數值
也就是調整比例與位移之後的值

製作桑基圖 (Sankey Diagram)

輸入如下:

製作桑基圖 (Sankey Diagram)

這邊的計算的概念其實不會很複雜
中間的 ([右順序] - [左順序]) 就是上下縮放的比例
把它乘上原始sigmoid值
左邊再加上 [左順序] 來位移

或者也可以這麼想:
當橫軸從左到右
最左邊y座標是[左順序]
最右邊y座標是[右順序]
所以會有一個函式是:

  [左順序] + ([右順序] - [左順序])*某個介於0~1的值

只要確保後面被乘的那個從左到右剛好是0~1就ok

總之這邊就大概是數學函式位移與縮放的邏輯思考
可能會需要想一下
想通了應該也就知道這邊的計算是要做什麼了

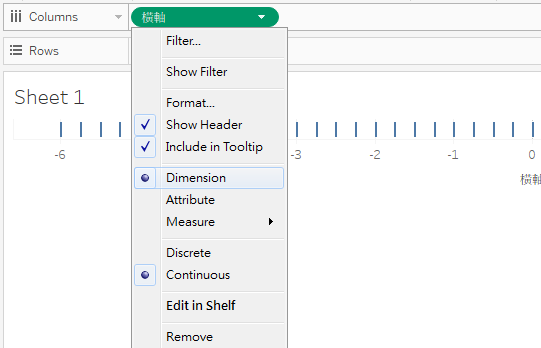

再來就是把 [橫軸] 拉到Columns裡面
按旁邊的鍵跑出下拉選單
然後改成Dimension

製作桑基圖 (Sankey Diagram)

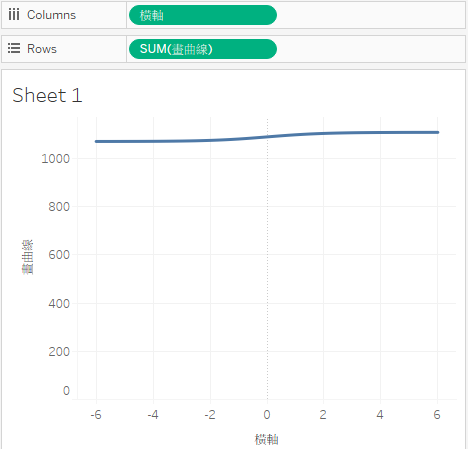

然後把 [畫曲線] 拉到Rows裡面
就會發現目前的是全部所有資料的總和形成的曲線



 製作桑基圖 (Sankey Diagram)

我們想要讓它各自分開
一條線是一部片的資料就好

所以接著就把各個單一資料拉到Detail
比方中文片名、英文片名
應該就可以發現出現一堆曲線了
(片型、片商可以不用拉到Detail~)

片型則可以拉到Color讓線條按片型有不同的顏色

製作桑基圖 (Sankey Diagram)

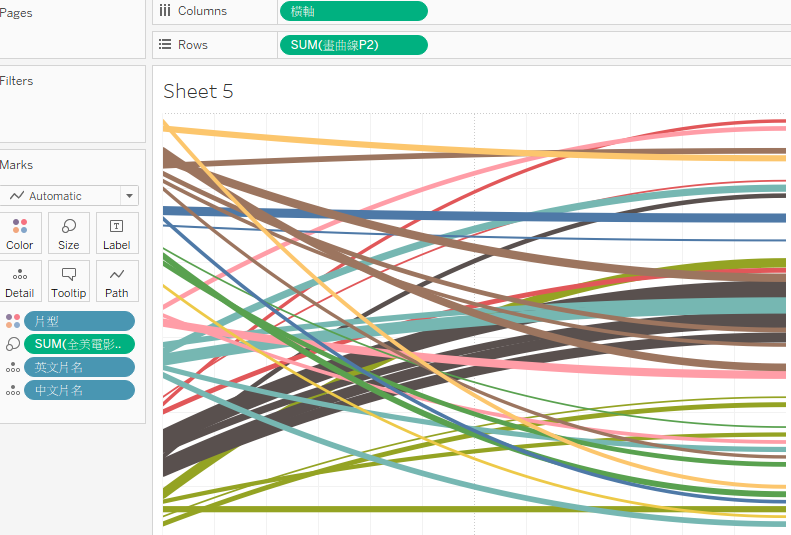

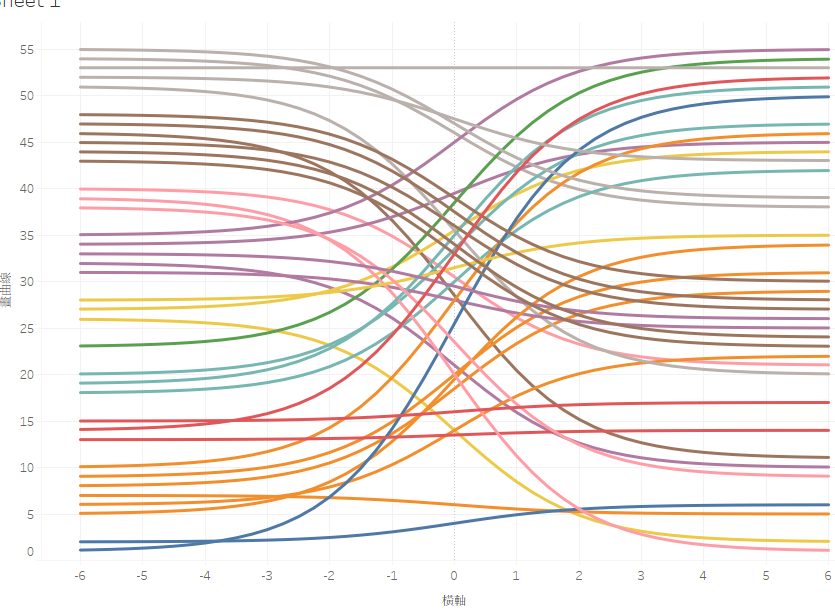

初始產生的線大概這樣
已經有基本雛形出來了

製作桑基圖 (Sankey Diagram) - 初版桑基圖





再來就是先改自己喜歡的顏色

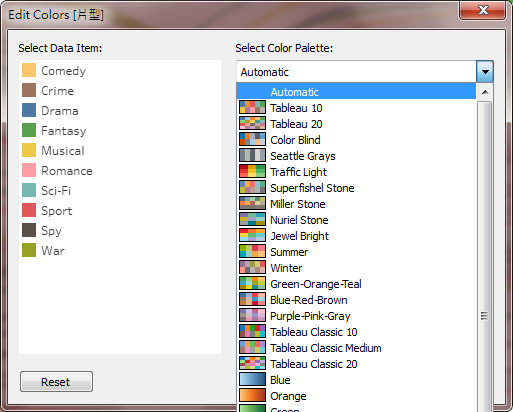

先點選Color
跳出的對話框裡面點選Edit Colors

製作桑基圖 (Sankey Diagram) - 改顏色



然後就隨自己喜號將各個類別選擇顏色吧
右邊有很多可以挑選的色票可以慢慢挑

製作桑基圖 (Sankey Diagram) - 改顏色



然後因為目前左邊顯示的順序上到下是由大到小
我們希望是由小到大 (就跟我們剛開始在excel裡面照順序那樣)

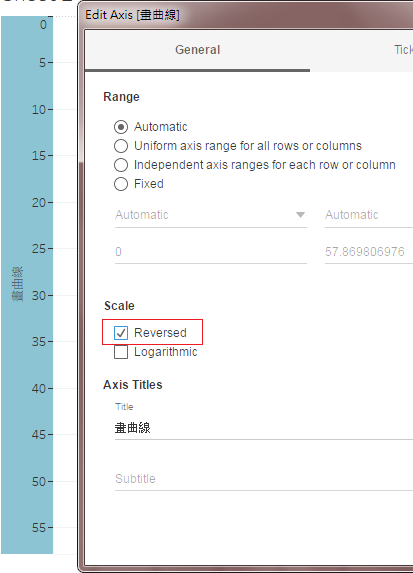

所以就要在座標軸上右鍵→Edit Axis
點選中間的Reversed

製作桑基圖 (Sankey Diagram) - 改順序

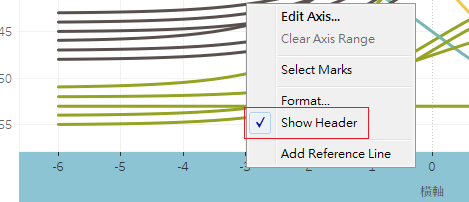

然後就可以把座標軸藏起來了
一樣右鍵
把Show Header取消就可以



製作桑基圖 (Sankey Diagram) - 去座標軸



底部的座標軸我們也要先處理一個東西
先右鍵→Edit Axis

製作桑基圖 (Sankey Diagram) - 調整座標

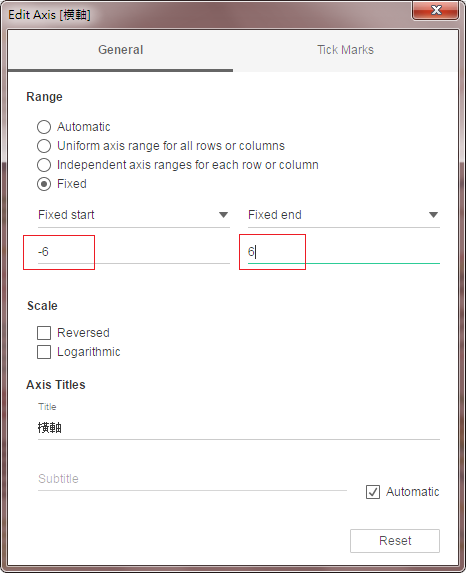

把座標的區間改成從 -6 到 6
這樣線的邊緣就會切成平整而不會是圓頭
畫面會更乾淨俐落

製作桑基圖 (Sankey Diagram) - 調整座標



設定好了之後就可以藏起來

製作桑基圖 (Sankey Diagram) - 去座標軸



然後畫面上方的Title也可以藏起來

製作桑基圖 (Sankey Diagram) - 去標題

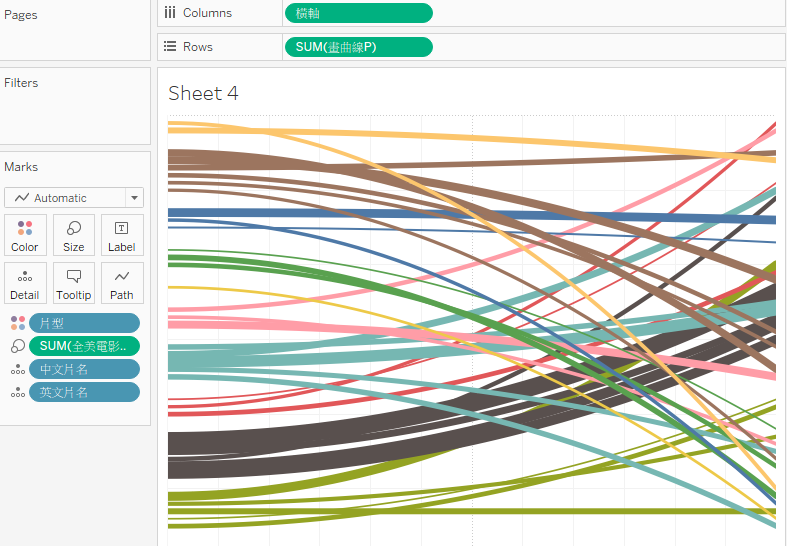

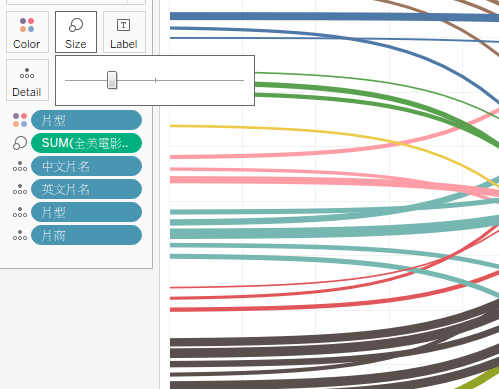

然後想要再根據各部片的票房呈現粗細不同的話
也可以把票房變數拉到Size裡面
並且可以點一下Size調整粗細美觀

製作桑基圖 (Sankey Diagram) - 粗細

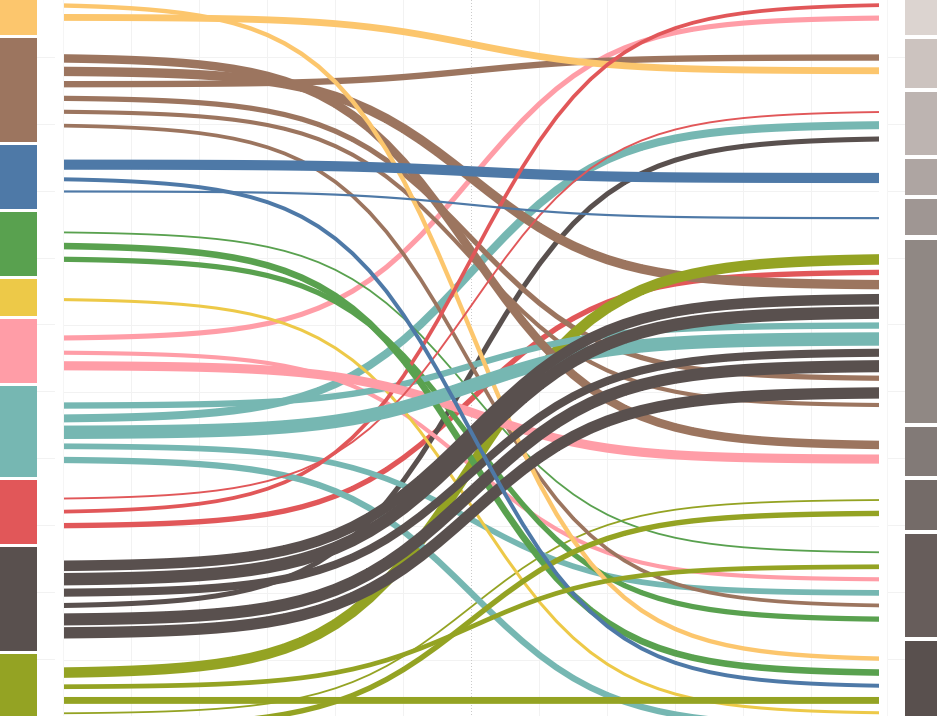

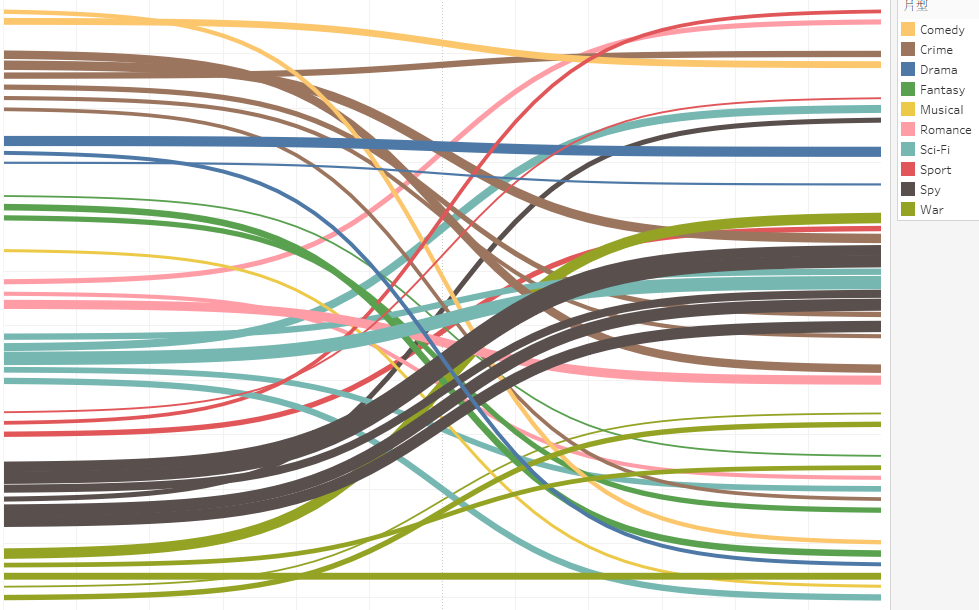

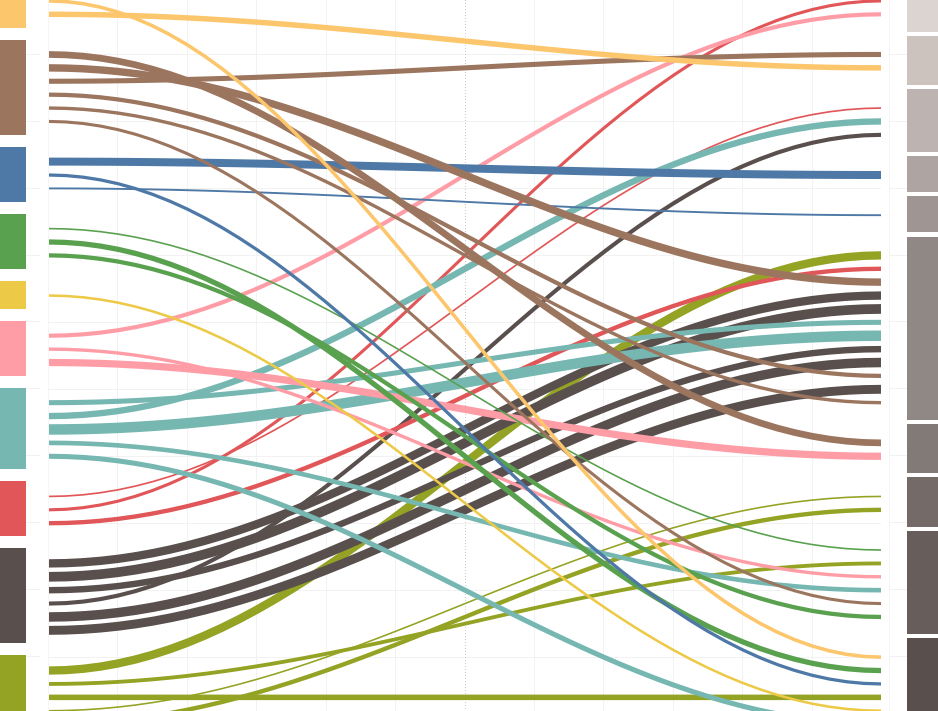

完成後大概可以長這樣
好像已經蠻有型了
可以看到阿湯哥演出的不同片型對應到不同片商
然後票房哪些是大賺的這樣

看來最多部也最賺的就是派拉蒙
蠻多都是特務片 (其實也就是不可能的任務系列)
阿湯哥演的科幻片也都還蠻賺的

製作桑基圖 (Sankey Diagram) - 完成



入門的部份就先到這邊告一段落
之後就再介紹更進階的部份包括各線段的位置順序調整、以及在Dashboard中呈現及互動性等等







下面則是補充一些有的沒的亂玩:



【補充一】

在前面有介紹曲線的概念
基本上就是讓

  [左順序] + ([右順序] - [左順序]) * 某個介於0~1的值

這個函式後面乘上的東西是某個0~1的函式就好
所以照這樣子來做
我們就不一定要用Sigmoid函數
而可以改成用其他的函數來玩玩看

比方用拋物線來呈現看看~

第一種是從平緩逐漸加劇的拋物線 (頂點在最左邊)
然後因為原本座標就 -6 到 6 懶得改了
就只要最左邊當橫軸=-6時 y值是0
然後最右邊當橫軸=6時 y值是1就好
那方程式就很簡單了:

製作桑基圖 (Sankey Diagram) - 拋物線



畫曲線就一樣乘上去即可

製作桑基圖 (Sankey Diagram) - 拋物線





其他步驟基本上差不多
拉出來後就會發現成功呈現了:

製作桑基圖 (Sankey Diagram) - 拋物線





反過來說
如果希望改成是趨緩的拋物線
也就是頂點在右邊的拋物線
這就要稍微小改一下
因為是平方的關係會變成是1到0
所以後面要減1
讓它變成0到-1

製作桑基圖 (Sankey Diagram) - 拋物線


畫曲線的部份就變成要用減的

製作桑基圖 (Sankey Diagram) - 拋物線



完成:

製作桑基圖 (Sankey Diagram) - 拋物線



不過拋物線的缺點就在於比較斜的那邊的邊緣會醜醜的
也不是那麼好觀察各組之間的區隔
所以也就沒有Sigmoid那麼好囉







但這時就會想到
跟Sigmoid的長像有點像的
不就是Sin函數嗎?

所以也可以來試試看

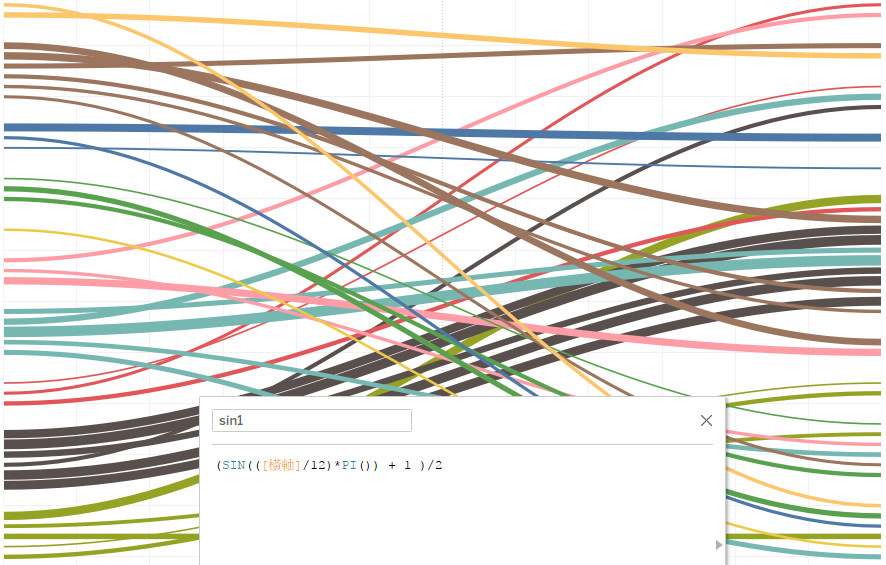

剛好Tableau也很強大的準備了SIN()函式和PI()函式

我們想要的Sin的曲線是從谷底到峰頂
它需要的是從 -π/2 ~ π/2
所以當橫軸是-6 到 6 時
就直接除以12 再乘上 PI()就好了

而Sin位移之後仍然是-1到1
所以要再加1
讓它變成 0 到 2
然後再除以2
這樣就確保最後出來要乘上去的值一樣是 0 到 1

31sin





可以比較一下
這是用Sigmoid函數的圖:

製作桑基圖 (Sankey Diagram) - 比較



這是用Sin的圖

製作桑基圖 (Sankey Diagram) - 比較



我覺得都算是蠻不錯的!
就看個人喜好囉
當然如果是想要用Sin來畫的話
在最初excel時也不一定非得從-6到6

另外如前面有提到的
之所以Sigmoid會從-6 到 6
也是因為它的圖大概頭跟尾是趨於平緩的
而且也剛好切割成49段
視覺上也是很滑順
不然其實Sigmoid值在-5跟5時就已經很接近1了



【補充2】

另外想要知道為什麼說Tableau畫這個的作法是一小段一小段接起來
這邊也可以做個小實驗
就是不要切那麼密
在最初Excel裡面就可以先試試隔1.5切
如下:

製作桑基圖 (Sankey Diagram) - 不細分

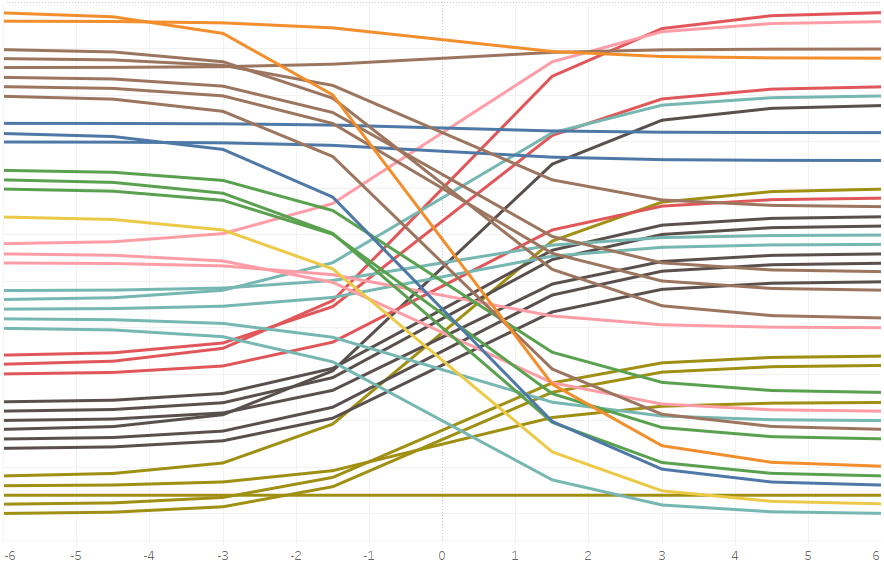

這樣畫出來的圖就可以明顯看出是各點之間的連線了:

製作桑基圖 (Sankey Diagram) - 不細分

.

.

.

.

.
